Rohrverbinder: bauen mit Rohr und Inbusschlüssel – ohne Schweißen, ohne Bohren
Geländer, Rammschutz, Zäune, Regale, Ladenbau. Sechs Rohrdurchmesser von 21,3 bis 60,3 mm, in Silber und Schwarz, mit über 85 Verbindertypen für jede Richtung und jeden Winkel.
Rohr rein, Schraube fest, fertig
Ein Rohrverbinder ist ein Gussformstück mit einer oder mehreren Aufnahmen. Das Rohr wird hineingesteckt und mit einer Madenschraube geklemmt. Das war es. Keine Naht, kein Bohrbild, keine Fachkunde.
| Rohrverbinder | Schweißen | Gerüstkupplung | |
|---|---|---|---|
| Werkzeug | Innensechskantschlüssel | Schweißgerät, Fachkunde, Schutzausrüstung | Ringschlüssel SW 19 oder 22 |
| Wieder lösbar | Ja, rückstandsfrei | Nein | Ja |
| Rostschutz | Ab Werk verzinkt | Naht muss nachbehandelt werden | Ab Werk verzinkt |
| Optik | Saubere Guss-Optik, auch für Sichtbereiche | Naht sichtbar, Schleifen nötig | Rein funktional, Baustellen-Look |
| Winkel | Feste Typen (90°, 45°) und verstellbare (0°–11°, 15°–60°) | Frei | Starr 90° oder frei drehbar |
| Typischer Einsatz | Geländer, Rammschutz, Zäune, Möbel, Ladenbau | Dauerhafte Stahlkonstruktion | Gerüst, Baustellenprovisorium |
Sie brauchen drei Dinge: die passenden Rohre, die Verbinder für Ihre Geometrie und einen Innensechskantschlüssel. Rohre werden auf Länge gesägt oder abgelängt bestellt – ein Gehrungsschnitt ist nie nötig, weil der Verbinder den Winkel macht.
Welchen Durchmesser brauche ich?
Der Durchmesser des Rohrs bestimmt alles Weitere. Verbinder und Rohr müssen exakt zusammenpassen – ein 42,4er Verbinder hält kein 48,3er Rohr. Messen Sie im Zweifel den Außendurchmesser Ihres vorhandenen Rohrs.
| Außen-Ø | Zoll | Wofür typisch | Silber | Schwarz |
|---|---|---|---|---|
| 21,3 mm | 1/2" | Leichte Rahmen, Displays, Kleiderstangen, Warenpräsentation | ansehen | ansehen |
| 26,9 mm | 3/4" | Regale, Möbelgestelle, leichte Absperrungen, Handläufe innen | ansehen | ansehen |
| 33,7 mm | 1" | Ladenbau, Tische und Theken, Handläufe, stabile Möbel | ansehen | ansehen |
| 42,4 mm | 1 1/4" | Geländer, Zäune, Absperrungen, leichter Rammschutz | ansehen | ansehen |
| 48,3 mm | 1 1/2" | Das Gerüstrohrmaß. Schutzgeländer, Rammschutz, Baustelle – hier ist die Auswahl am größten | ansehen | ansehen |
| 60,3 mm | 2" | Schwere Konstruktionen, Anfahrschutz, große Spannweiten | ansehen | ansehen |
Silber oder Schwarz?
Silber – verzinkt
Die robuste Variante für draußen und für alles, was halten muss: Geländer, Rammschutz, Zäune, Baustelle. Die Verzinkung schützt dauerhaft vor Rost. Größtes Sortiment.
Alle silbernen Rohrverbinder
Schwarz
Die gestalterische Variante für Sichtbereiche: Ladenbau, Messestände, Regale, Möbel im Industrie-Look. Gleiche Technik, gleiche Typen – nur in Schwarz.
Alle schwarzen RohrverbinderWelches Teil brauche ich?
Jeder Verbinder hat eine Typ-Nummer, die über alle Durchmesser und beide Farben gleich bleibt. Typ 2 ist immer das T-Stück, Typ 6 immer der 90°-Bogen. Wenn Sie Ihre Typen einmal kennen, bestellen Sie in Sekunden nach. Hier die zehn, mit denen die meisten Konstruktionen auskommen – gezeigt in Ø 48,3 mm.

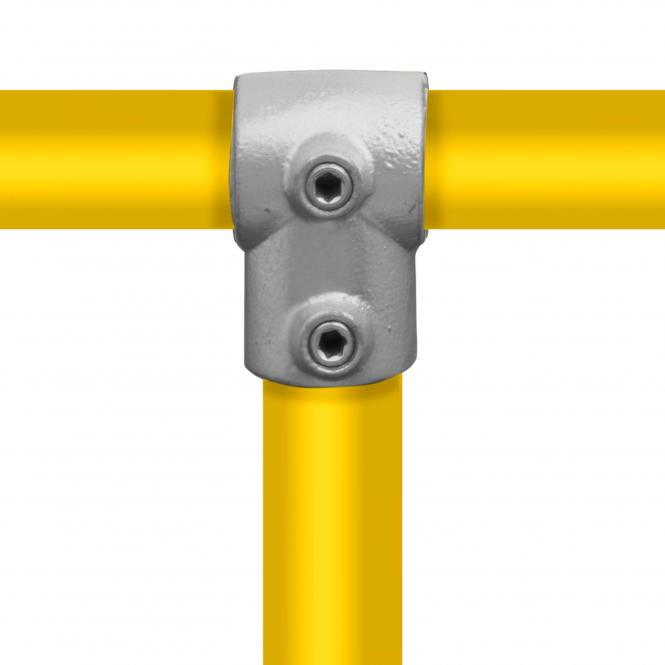

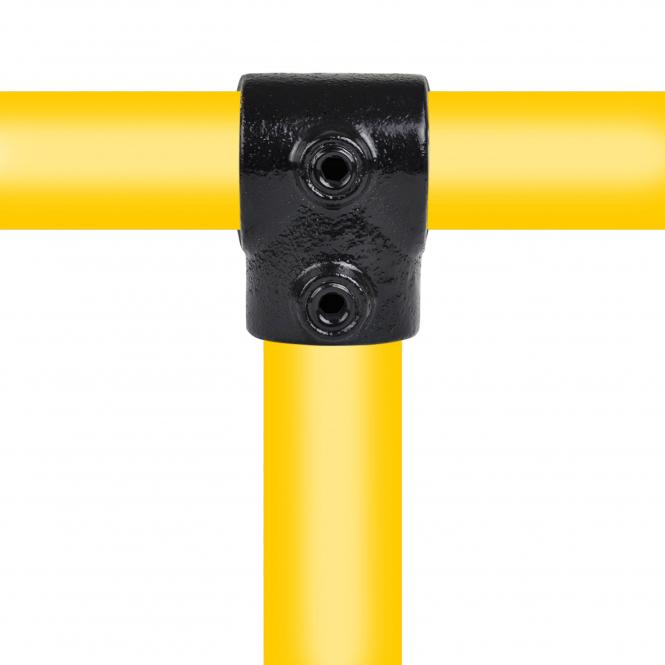

Typ 2 – T-Stück
Der Klassiker. Ein Rohr läuft durch, ein zweites stößt im rechten Winkel an. Zwischenpfosten am Geländer, Querstreben, Abzweige.
Typ 2 ansehen

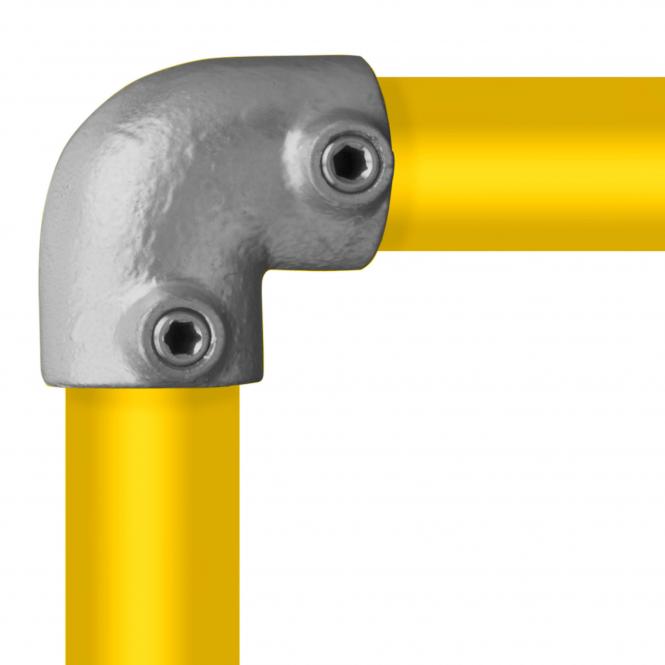

Typ 6 – Bogen 90°
Zwei Rohre im rechten Winkel, beide enden im Verbinder. Die Ecke oben am Geländer, der Bogen am Rammschutzbügel.
Typ 6 ansehen

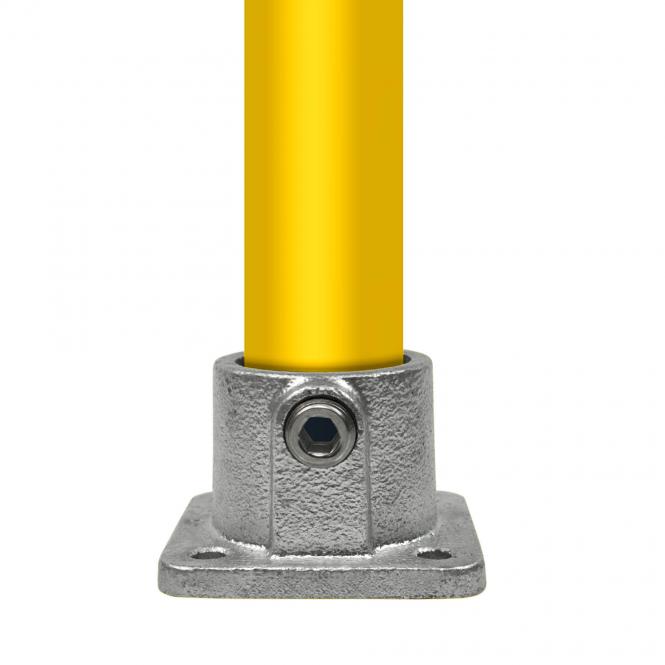

Typ 11 – Fußplatte

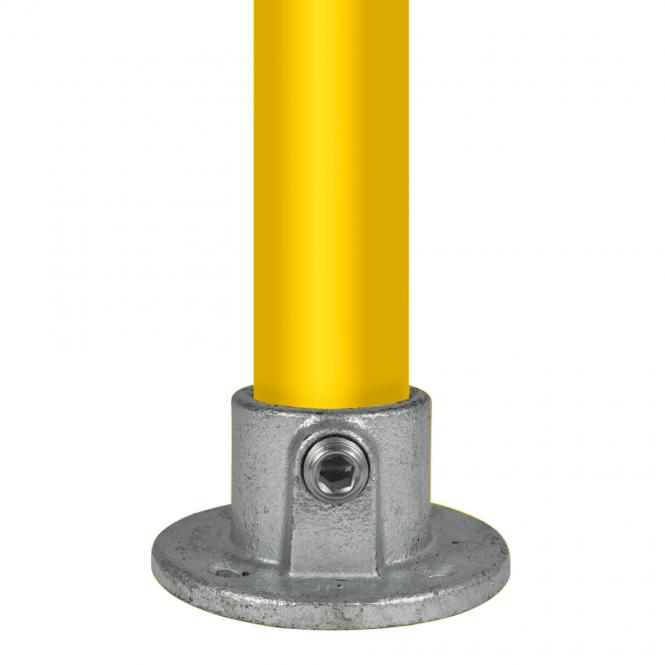

Bringt die Konstruktion auf den Boden und wird dort verdübelt. Quadratisch, rund (Typ 10) oder oval (Typ 12) je nach Befestigungspunkt.
Typ 11 ansehen
Typ 20 – Dreiweg-Eckstück
Drei Rohre treffen sich in einer Raumecke. Das Teil für die vier oberen Ecken eines Regals, Tisches oder Käfigs.
Typ 20 ansehen

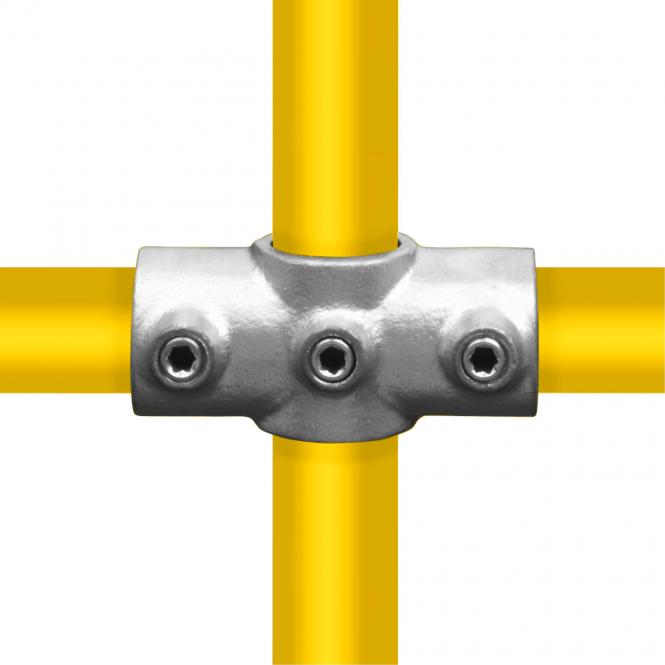

Typ 22 – Kreuzstück
Zwei Rohre kreuzen sich, beide laufen durch. Knieholm am Geländer, Mittelstrebe im Zaunfeld.
Typ 22 ansehen

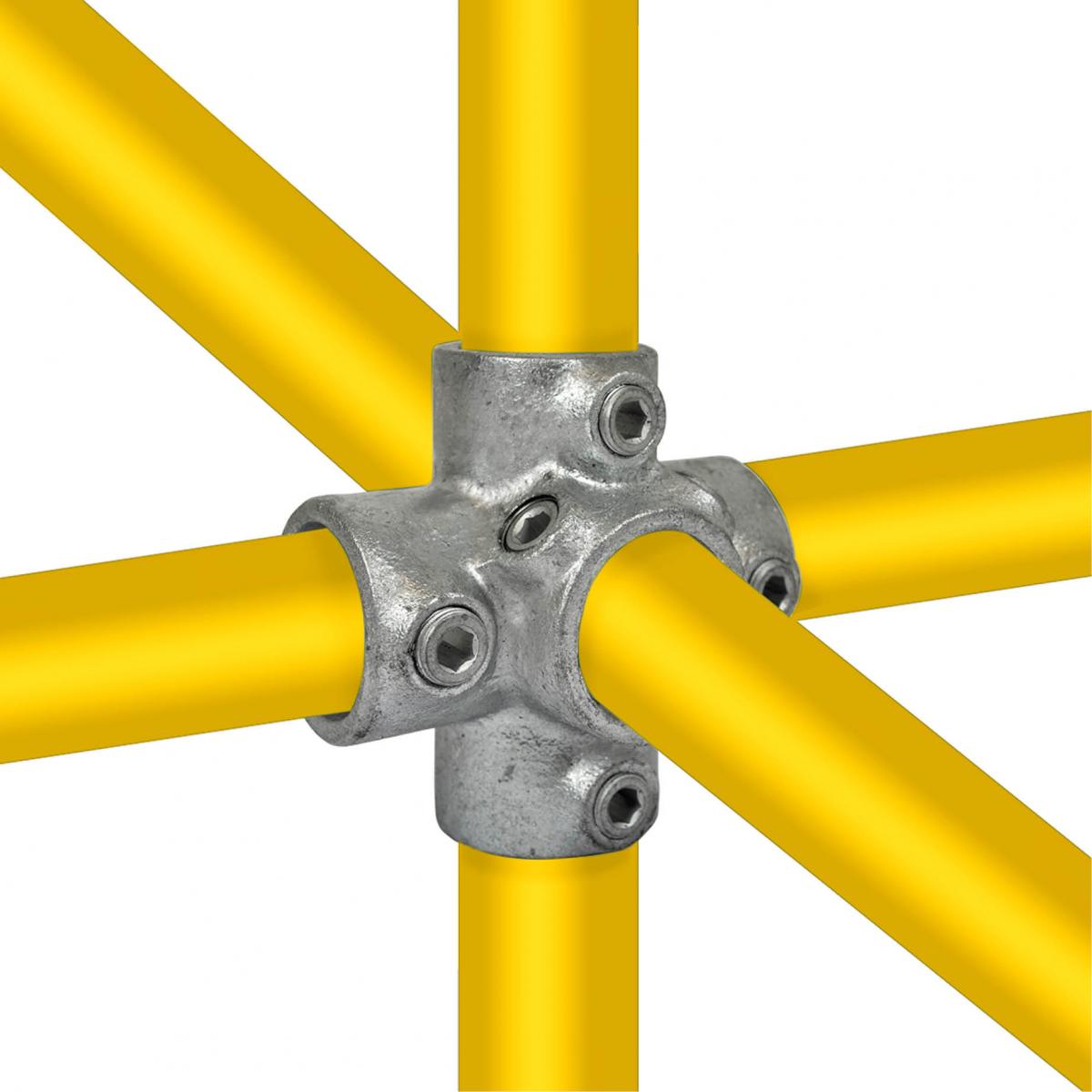

Typ 26 – 4-Richtungs-Kreuz
Ein durchlaufender Pfosten, vier Abgänge im rechten Winkel. Der Mittelpfosten, an dem vier Felder zusammenlaufen.
Typ 26 ansehen

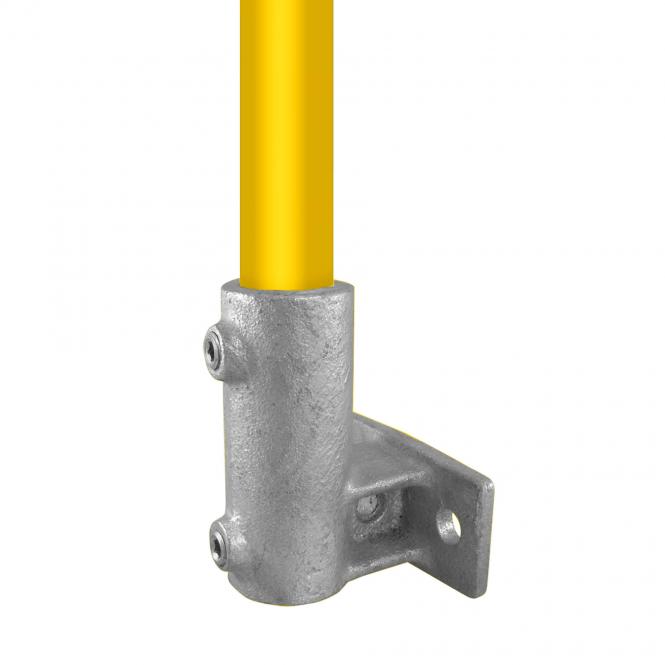

Typ 13 – Wandhalter
Nimmt ein Rohrende auf und wird an die Wand geschraubt. Für Handläufe, Abstützungen und alles, was an der Wand endet.
Typ 13 ansehen

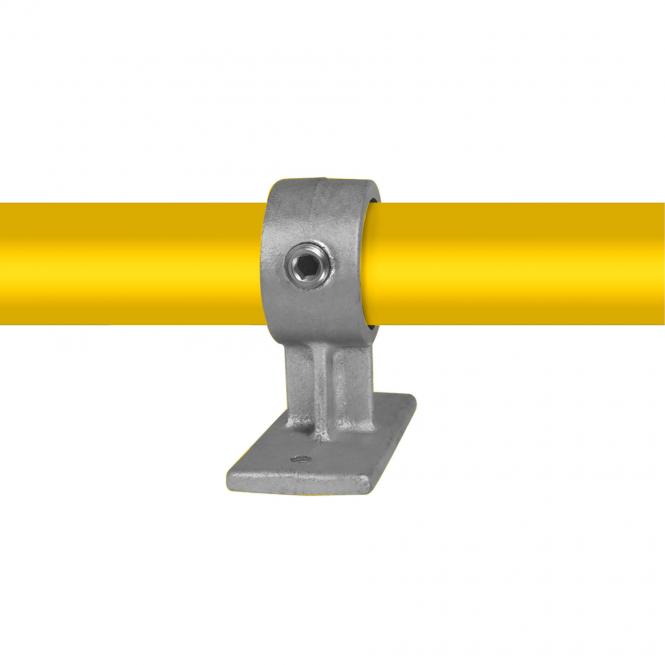

Typ 34 – Handlaufhalterung
Trägt den Handlauf auf dem Pfosten, ohne dass das Rohr unterbrochen wird. Der durchgehende Griff bleibt erhalten.
Typ 34 ansehen

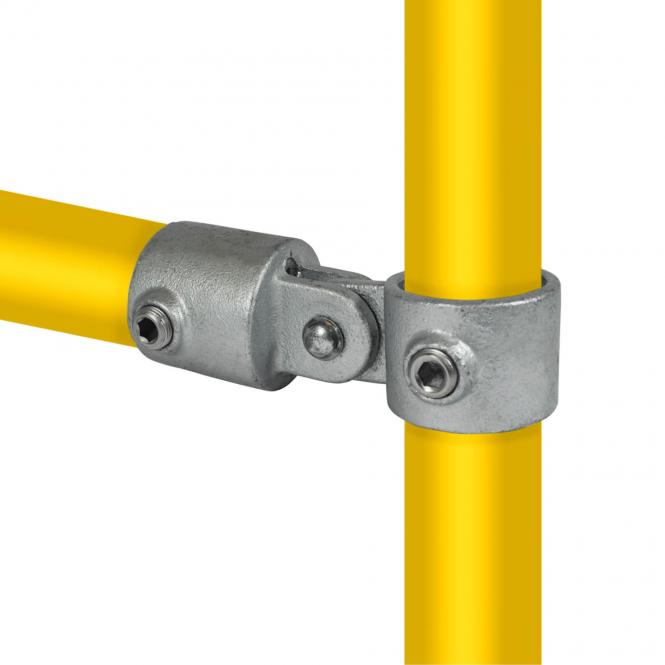

Typ 44 – Gelenkstück
Frei einstellbarer Winkel, danach festgeklemmt. Für Schrägen, Rampen, Treppengeländer und alles, was nicht im rechten Winkel steht.
Typ 44 ansehen

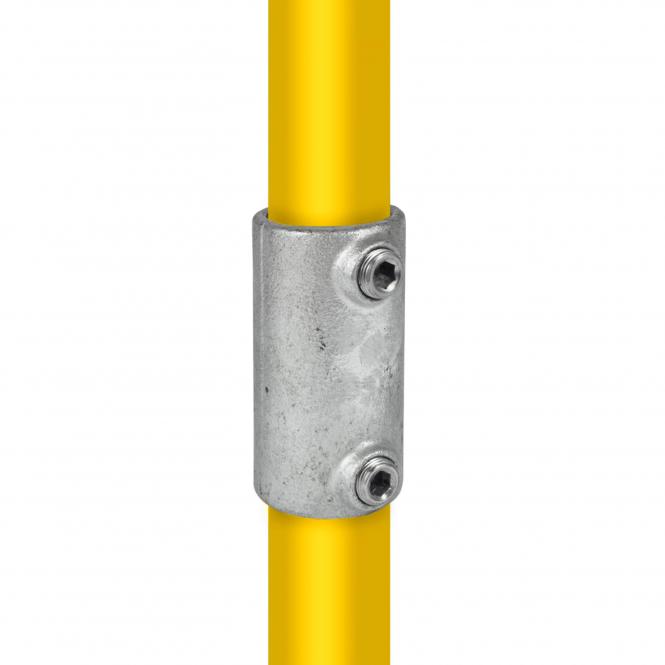

Typ 8 – Verlängerung
Setzt zwei Rohre gerade aneinander. Wenn die Standardlänge nicht reicht oder ein Rohr ersetzt werden muss.
Typ 8 ansehenUnd die übrigen 75 Typen? Es gibt aufklappbare Varianten für die Montage an bereits stehenden Rohren, verstellbare Winkel von 0°–11° für Gefälle, Gitterhalter, Wandschellen, Containerklemmen, Traufenbögen und Firststücke. Wenn Sie eine Geometrie im Kopf haben, gibt es dafür mit hoher Wahrscheinlichkeit ein Teil – stöbern Sie durch das Sortiment oder fragen Sie uns.
Vier Konstruktionen und was dazugehört
Die meisten Projekte kommen mit drei bis vier Typen aus. Hier die häufigsten Kombinationen – alle Teile sind direkt verlinkt, gezeigt in Ø 48,3 mm.

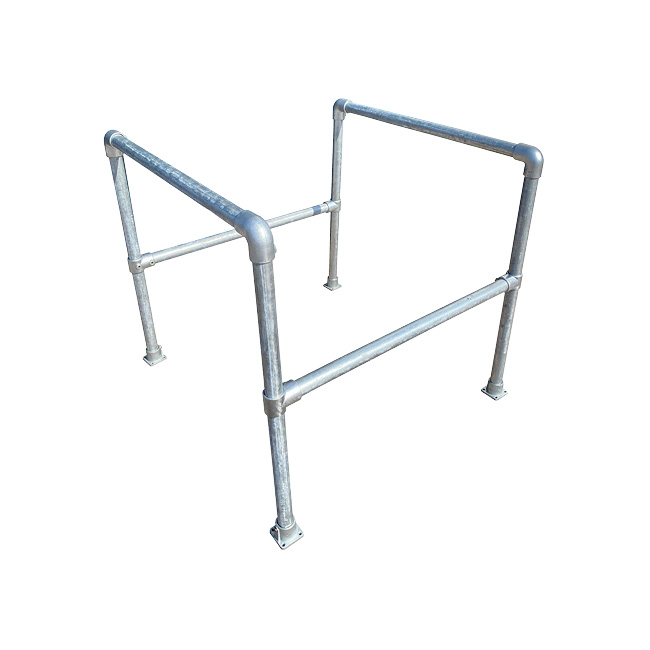

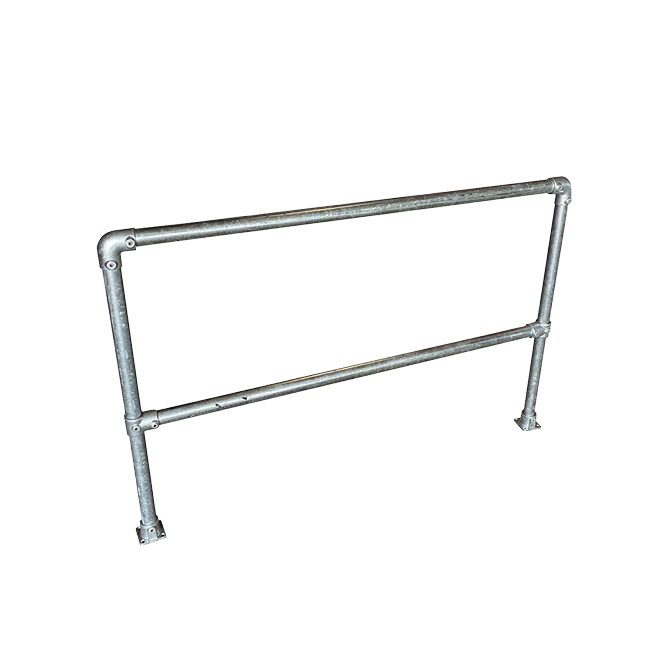

Schutzgeländer mit Knieholm
Der Standard an Laderampen, Treppenläufen und Absturzkanten. Pfosten auf Fußplatten, Handlauf oben, Knieholm auf halber Höhe. An den Enden Bogen, dazwischen T-Stücke.

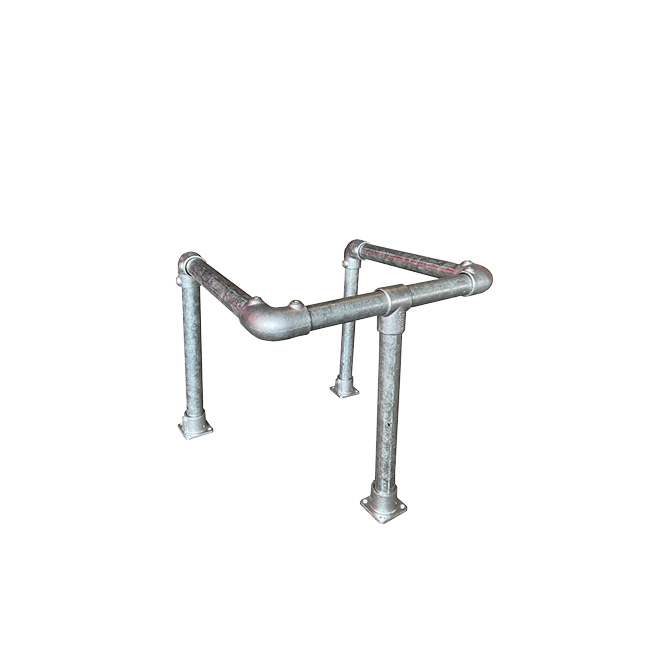

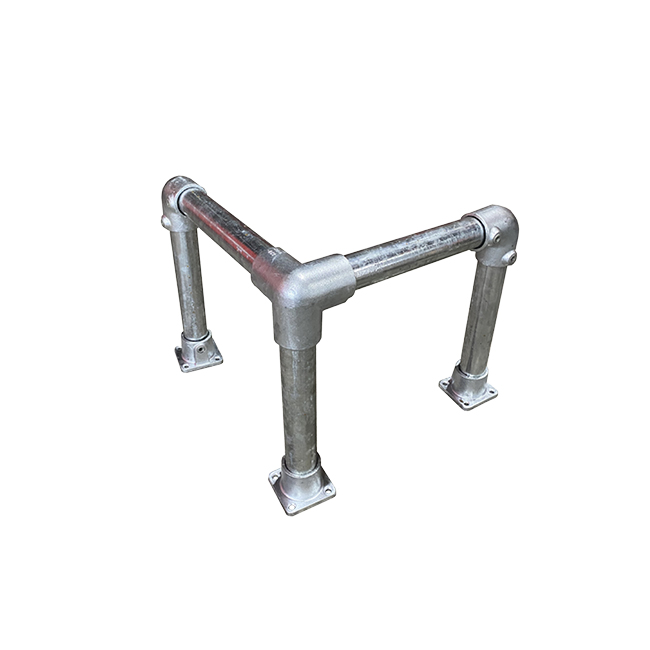

StücklisteRammschutzbügel und Säulenschutz
Schützt Tore, Regalstützen, Maschinen und Leitungen vor Staplern. Zwei Pfosten auf Fußplatten, oben mit Bögen verbunden – bei Bedarf ein zweiter Holm weiter unten.
StücklisteRegal, Tisch oder Theke im Industrie-Look
Ein Quader aus Rohr, Bretter oder Platten dazwischen. Oben in den Ecken Dreiweg-Eckstücke, darunter Kreuzstücke für die Zwischenböden, unten Fußplatten. Meist in Schwarz und in 26,9 oder 33,7 mm.
Stückliste
Typ 10
Typ 74Rohrlängen richtig rechnen: Bei durchsteckenden Typen wie dem T-Stück (Typ 2) läuft das Rohr durch, bei Eck- und Bogenteilen (Typ 6, Typ 20) endet es im Verbinder. Rechnen Sie die Einstecktiefe mit ein und sägen Sie im Zweifel erst, wenn die Teile vor Ihnen liegen.

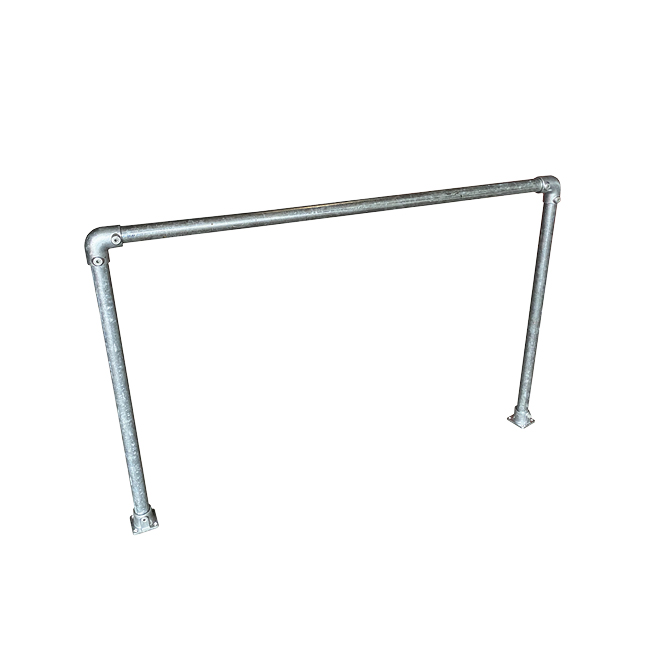

Fertige Pakete für Rammschutz und Schutzgeländer
Für die häufigsten Betriebssituationen gibt es die Konstruktion als Paket: Rohre und Verbinder in passender Menge, fertig zusammengestellt.
Woraus die Teile sind und was sie aushalten
| Material | Stahl-Temperguss – zäher als Grauguss, bricht nicht spröde, hält Stoßbelastung aus |
| Oberfläche | verzinkt, in Silber und Schwarz erhältlich |
| Prüfung | ein Großteil der Typen ist TÜV-zertifiziert |
| Verbindung | Klemmung über Madenschrauben mit Innensechskant – ohne Bohren, Schweißen oder Gewindeschneiden |
| Rohrdurchmesser | 21,3 · 26,9 · 33,7 · 42,4 · 48,3 · 60,3 mm Außendurchmesser |
| Passendes Rohr | handelsübliches Stahlrohr im jeweiligen Außendurchmesser; 48,3 mm entspricht dem Gerüstrohrmaß |
| Einsatz draußen | durch die Verzinkung dauerhaft wetterfest |
| Werkzeug | Innensechskantschlüssel (Typ 75), passend zum Durchmesser |
Ein Wort zur Statik: Rohrverbinder sind geprüfte Bauteile – ob Ihre Konstruktion trägt, hängt aber von Spannweite, Rohrwandstärke, Verankerung und Belastung ab. Bei Absturzsicherungen, Geländern im Arbeitsbereich und allem, was Personen schützen soll, gelten zusätzlich die einschlägigen Regeln (unter anderem ASR A2.1). Sprechen Sie uns an, bevor Sie auf Verdacht bauen.
Was Sie außer den Verbindern noch brauchen
Rohre
Ohne Rohr kein Bauwerk. Gerüstrohre in 48,3 mm und weitere Stahlrohre bekommen Sie gleich mit dazu.
Gerüstrohre ansehenInnensechskantschlüssel
Typ 75, je nach Durchmesser in drei Größen – auch mit Kugelkopf für schlecht erreichbare Schrauben.

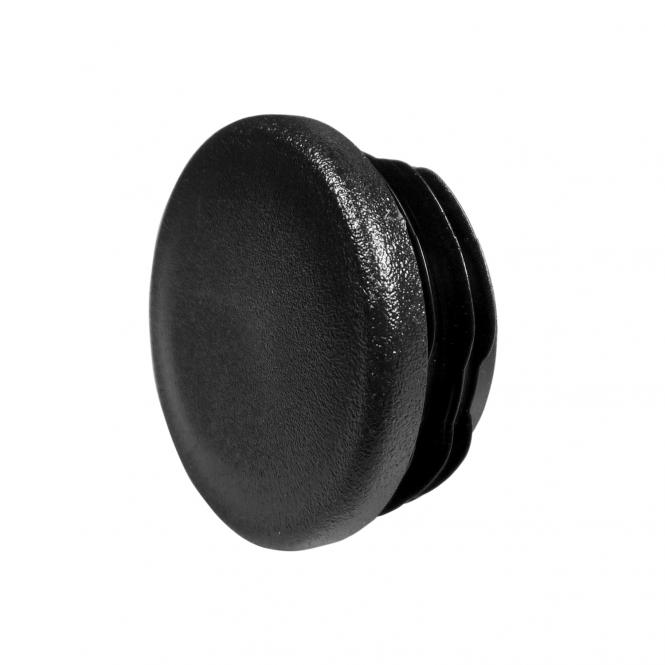

Typ 75 ansehenStopfen und Endkappen
Typ 74 aus Kunststoff oder Typ 73 aus Aluminium schließen offene Rohrenden ab – sauber und verletzungsfrei.
Typ 74 ansehenErsatz-Madenschrauben
Typ 76 als Nachkauf, dazu Kunststoff-Schraubverschlüsse (Typ 78), die die Schraubköpfe abdecken.
Typ 76 ansehenGerüstkupplungen
Wenn es um ein echtes Gerüst geht statt um eine feste Konstruktion, sind Kupplungen das richtige Bauteil.
Kupplungen ansehenAbsperrung größer gedacht
Wenn die Fläche größer wird, ist ein Bauzaun oft schneller aufgestellt als eine Rohrkonstruktion.
Bauzaun ansehenWas Kunden vor dem Kauf wissen wollen
Passt jeder Rohrverbinder auf jedes Rohr?
Nein. Verbinder und Rohr müssen im Außendurchmesser exakt zusammenpassen. Ein Verbinder für 42,4 mm nimmt kein 48,3-mm-Rohr auf, und umgekehrt sitzt ein 48,3er Verbinder auf einem 42,4er Rohr zu locker. Messen Sie im Zweifel mit dem Messschieber am vorhandenen Rohr nach – die Wandstärke spielt dabei keine Rolle, nur der Außendurchmesser.
Was ist Temperguss und warum nicht einfach Guss?
Temperguss ist Gusseisen, das nach dem Gießen in einem Glühprozess zäh gemacht wird. Der Unterschied zeigt sich beim Stoß: Normaler Grauguss kann spröde brechen, Temperguss gibt eher nach. Genau das braucht man bei Rammschutz, Geländern und allem, wo mal etwas dagegen fährt.
Brauche ich Spezialwerkzeug?
Einen Innensechskantschlüssel in der passenden Größe, mehr nicht. Wir führen ihn als Typ 75 in drei Größen, passend zu den Durchmessergruppen. Für das Ablängen der Rohre brauchen Sie zusätzlich eine Metallsäge oder einen Rohrabschneider.
Wie fest ziehe ich die Madenschraube an?
Fest genug, dass sich das Rohr weder drehen noch verschieben lässt – aber ohne Verlängerung am Schlüssel. Die Schraube drückt sich leicht in die Rohrwand, das ist so gewollt und sorgt für den Formschluss. Ziehen Sie bei tragenden Konstruktionen nach der ersten Belastung noch einmal nach.
Sind die Verbinder für den Außenbereich geeignet?
Ja. Die Verzinkung schützt dauerhaft vor Rost, deshalb stehen Konstruktionen aus Rohrverbindern jahrelang draußen. Achten Sie darauf, dass auch das Rohr verzinkt ist – ein blankes Rohr rostet sonst von innen. Offene Rohrenden schließen Sie mit Stopfen (Typ 74) oder Endkappen (Typ 73), damit kein Wasser stehen bleibt.
Darf ich damit ein Geländer oder eine Absturzsicherung bauen?
Rohrverbinder werden genau dafür verwendet, und ein Großteil der Typen ist TÜV-zertifiziert. Verantwortlich für die fertige Konstruktion bleibt aber, wer sie errichtet: Höhen, Abstände, Verankerung und Belastbarkeit richten sich nach den Regeln für den jeweiligen Einsatzort, im gewerblichen Bereich etwa nach ASR A2.1. Wenn Sie unsicher sind, fragen Sie uns oder eine Fachkraft für Arbeitssicherheit.
Kann ich eine Konstruktion später umbauen?
Das ist der große Vorteil gegenüber dem Schweißen. Schraube lösen, Rohr herausziehen, neu zusammensetzen – Verbinder und Rohre bleiben verwendbar. Für Änderungen an bereits stehenden Rohren gibt es zusätzlich aufklappbare Typen, die man seitlich auf ein durchlaufendes Rohr setzt, ohne es zu zerlegen.
Bekomme ich die passenden Rohre auch bei euch?
Ja, Gerüstrohre und weitere Stahlrohre finden Sie unter Gerüstrohre. Bei größeren Mengen oder Sonderlängen melden Sie sich am besten direkt bei uns.
Jetzt die passenden Rohrverbinder finden
Sechs Durchmesser, zwei Farben, über 85 Typen – dazu fertige Pakete für Rammschutz und Schutzgeländer.
Lieber direkt sprechen? 02331 36 73 570 · info@geruest-welt.de
